Creator VGA/DVI250轉換器
VGA/DVI250轉換器
產品描述:
VGA/DVI250可以把模擬的RGBHV或RGsB信號轉換為DVI信號。支持1路模擬RGBHV輸入，1路模擬輸出和1路DVI信號輸出，具有采樣時鐘頻率調節、采樣時鐘相位調節等功能。
產品特性
支持信號標準高達1600×1200×60HZ。
支持1路模擬RGBHV輸入。
支持1路模擬輸出和1路DVI信號輸出。
支持采樣時鐘頻率調節。
支持采樣時鐘相位調節。
支持圖像垂直位置調節。
可獨立調節和保存各種輸入分辨率下的各種可調節參數。
輸入支持Windows即插即用。
信號輸入指示。
技術參數
| 規格特征 |
| 輸入接口 | 15HDF型 |
| 模擬輸出接口 | 15HDF型 |
| DVI輸出接口 | DVI-D型 |
| 電 源 | AC100～240V，50/60HZ |
| 外形尺寸(mm) | 160Lx100Wx40H |
| 重 量 | 408g |
| 性能指標 |
| 像素時鐘頻率 | 24MHz~165MHz |
| 高輸入刷新頻率 | 85Hz |
| 輸入高分辨率 | 1600×1200@60HZ |
| RGB信號輸入幅度 | 0.5Vp-p～1.5Vp-p 阻抗： 75Ω±4Ω |
| 像素時鐘頻率 | 24M Hz～165M Hz |
| H和V信號輸入幅度 | TTL電平 阻抗：510Ω±25Ω |
| RGB通道隔離度 | 小于-50dB(10M Hz) |
| 信噪比 | 大于48dB |
| RGB信號輸出幅度 | 幅度與輸入相同, 阻抗： 75Ω±4Ω |
| H、V信號輸出電平 | TTL電平, 阻抗： 75Ω±4Ω |
| 設備支持分辨率見下表： |
| 序號 | 分辨率 | 刷新頻率（Hz） |
| 1 | 640×480 | 60、72、75、85 |
| 2 | 800×600 | 56、60、70、72、75、85 |
| 3 | 1024×786 | 60、70、75、80、85 |
| 4 | 1152×864 | 60、70、75、85 |
| 5 | 1280×960 | 60、70、75、85 |
| 6 | 1280×1024 | 60、70、75、85 |
| 7 | 1600×1200 | 60 |

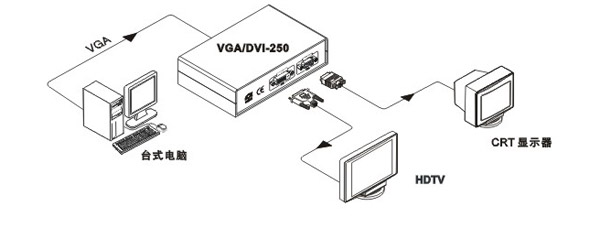

系統連接圖
