RGB3232-A-Q 帶寬矩陣 (帶音頻、水晶按鈕)
產品描述:
RGB3232-A-Q是一款支持一鍵式按鍵快速切換矩陣，可將32路音視頻信號輸入，32路音視頻信號輸出的音視頻矩陣切換器。可將輸入32路RGB信號與立體聲音頻信號同步或異步快速切換任一路或多路通道輸出。450MHZ的高帶寬采用高性的圖像處理器及信號長距離傳輸失真增益補償技術，使圖像信號長距離傳輸高保真輸出。

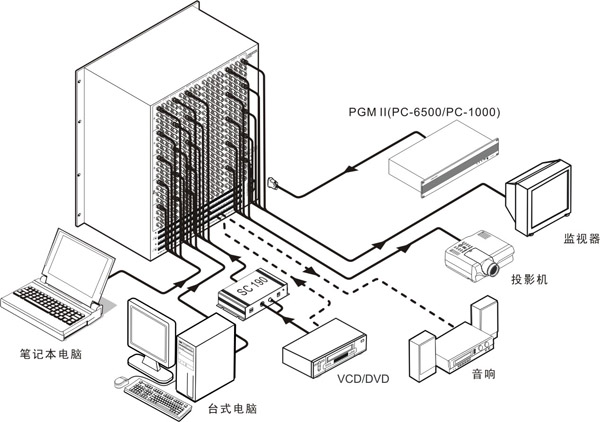

產品特性
支持32路音視頻信號輸入，32路音視頻信號輸出。
支持快速切換操作，操作更加簡易快捷。
獨立的RGBHV分量和音頻平衡/非平衡輸入、輸出端子。
支持視頻信號類型有：RGBHV，RGBS，RGsB，RsGsBs。
450MHz(-3dB)，滿載的高帶寬。
視頻信號輸入、輸出端口采用BNC接口，音頻信號端采用5 位鳳凰接口。
具有掉電記憶功能帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能。
具有紅外遙控功能和RS232通信功能。
具有網絡接口，可通過以太網控制。
音頻信號類型有：立體聲，平衡或非平衡接法。
可機架安裝的12U金屬機箱。
采用可編程邏輯陳列電路，任意交互切換。
信號長距離傳輸失真補償技術。
內置國際通用電源。
技術參數
|
帶 寬 |
450MHz (-3dB),滿載，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB |
|
多通道對一通道串擾和 |
-55dB @10 MHz， -40dB @100 MHz |
|
微分相位誤差 |
0.1度, 3.58-4.43MHz |
|
微分增益誤差 |
0.1%, 3.58-4.43MHz |
|
信號類型 |
RGBHV，RGBS， RGsB， RsGsBs高清晰度電視（HDTV）成份視頻，S-video,復合視頻（信號） |
|
信號強度 |
1V p-p ： Y成分視頻、S-video，復合視頻； 0.7V p-p： VGA（電腦信號）；0.3V p-p： R-Y 與B-Y成分視頻、 S-video |
|
小/大電平 |
模擬信號：0.5V ~ 2.0V p-p |
|
輸入/輸出接口 |
RGBHV, RGBS, RGsB, RsGsBs |
|
輸入電平 |
0.5V- 5.0V p-p,: 4.0V p-p 正常 |
|
輸出電平 |
AGC-TTL: 5Vp-p, unterminated |
|
總諧波失真 噪聲 |
0.03% @ 1 kHz （額定電壓下） |
|
共態抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
阻 抗 |
輸入：>10 kΩ（平衡或/ 非平衡接法）輸出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法） |
|
大輸入電平 |
+19.5dBu, （平衡或/ 非平衡接法） |
|
增益誤差 |
±0.1dB @20 Hz ~ 20 kHz |
|
大輸出電平 |
+19.5dBu, （平衡或/ 非平衡接法） |
|
串行控制接口 |
RS-232, 9-針母 D型 接口 |
|
波特率與協議 |
波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
|
串行控制口結構 |
2 = TX, 3 = RX, 5 = GND |
|
控制程序 |
《Matrix Control Program》 |
|
以太網控制接口 |
RJ-45母接口（可選控制接口配件） |
|
以太網控制速率 |
自適應10M或100M,全雙工或半雙工 |
|
電 源 |
100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
|
機箱尺寸 |
485(L)X533(W)X260(H) mm單個箱 |
